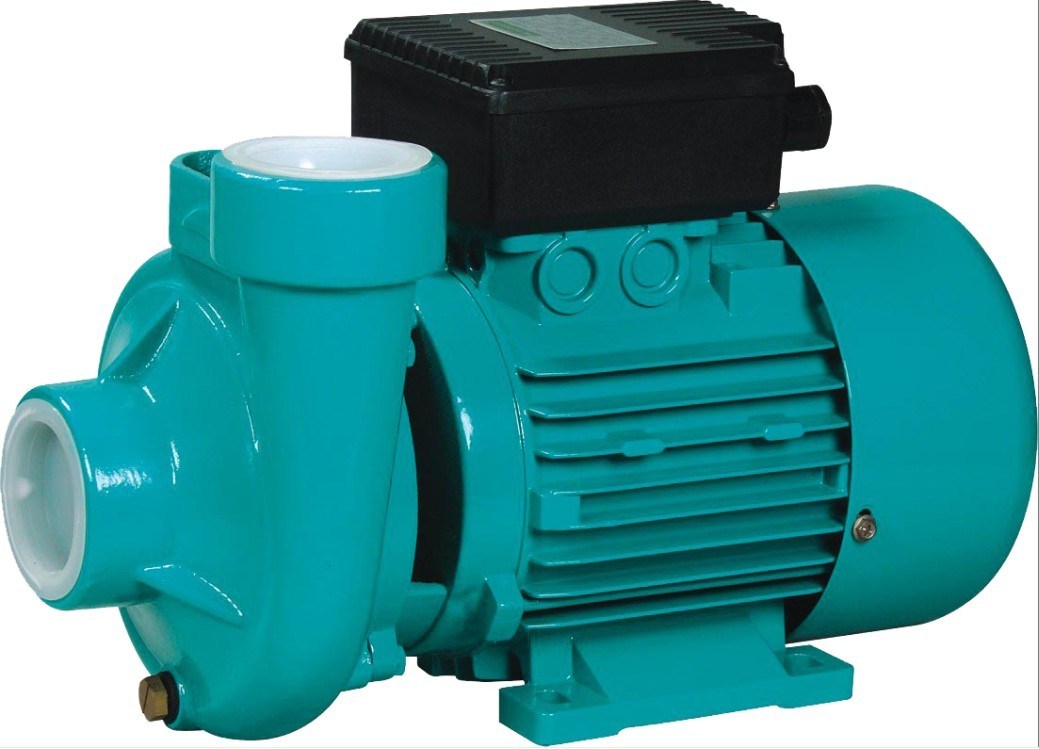

Центробежные горизонтальные насосы: правила монтажа

Оборудование поставляется полным комплектом, предусматривающим наличие всех элементов, необходимых для установки. Перед тем, как перейти непосредственно к процессу, достаточно просто убедиться в том, что все детали имеются в наличии.

Основные особенности

Горизонтальные насосы центробежного действия ставятся на рамных основаниях, закрепленных на фундаменте. Высота фундаментной плиты – сантиметр, уклон не должен превышать 0.1 миллиметра на 100 сантиметров. Фиксация рабочих модулей насоса может происходить и на одном основании, и на нескольких, точный способ определяется на основе конкретных условий использования.

Для того чтобы закрепить раму на фундаменте, лучше всего использовать мощные болты, расстояние между которыми варьируется от 30 сантиметров до метра, в зависимости от требуемой жесткости. Перед тем, как окончательно затянуть болтовые соединения, нужно дождаться полного твердения бетона. Посредством прокладок нужно центровать все модули насосного комплекса. Максимально допустимое значение зазоров между крепежными элементами, прокладками и опорами – половина миллиметра.

Если насосный комплекс монтируется отдельными модулями без редуктора, то мотор центруется по зафиксированному на раме насосу. Если редуктор есть – мотор центруется по нему. Дополнительные элементы, в том числе патрубки и гидравлические муфты, также нужно центровать с прочими элементами системы.

Ответственный момент – центровка устройств, оснащенный передачей клиноременного типа. Плоскости мотора и насоса должны быть параллельны друг другу, шкивы устанавливаются с максимальной точностью, чтобы движущиеся ремни не перекосились, так как перекос способен спровоцировать критическую нагрузку. Перед тем, как подливать бетонный раствор на фундаментную раму, необходимо четко проверить положение высотных отметок по отношению к реперу, точность всех горизонтальных плоскостей и осей, их соответствие проектным требованиям. Наиболее надежный способ контроля точности – натягивание струн с отвесами, которые послужат ориентирами.

В обязательном порядке необходимо центровать валы относительно насосных муфт. Для этого используются специальные инструменты, в том числе индикаторы на магнитах, гарантирующие максимальную точность.

После того, как все работы выполнены, следует устранить любые обнаруженные недочеты, добавить бетонный раствор, если имеется такая нужда, окончательно подключить патрубки. Первый тестовый запуск выполняется вхолостую. Если проблем нет, то насосы для воды можно включить и под нагрузкой.
